Hỗ trợ Chuyển đổi bảng thống kê thép sang Excel | Convert table from AutoCAD to Excel | AutoLISP thật là đơn giản

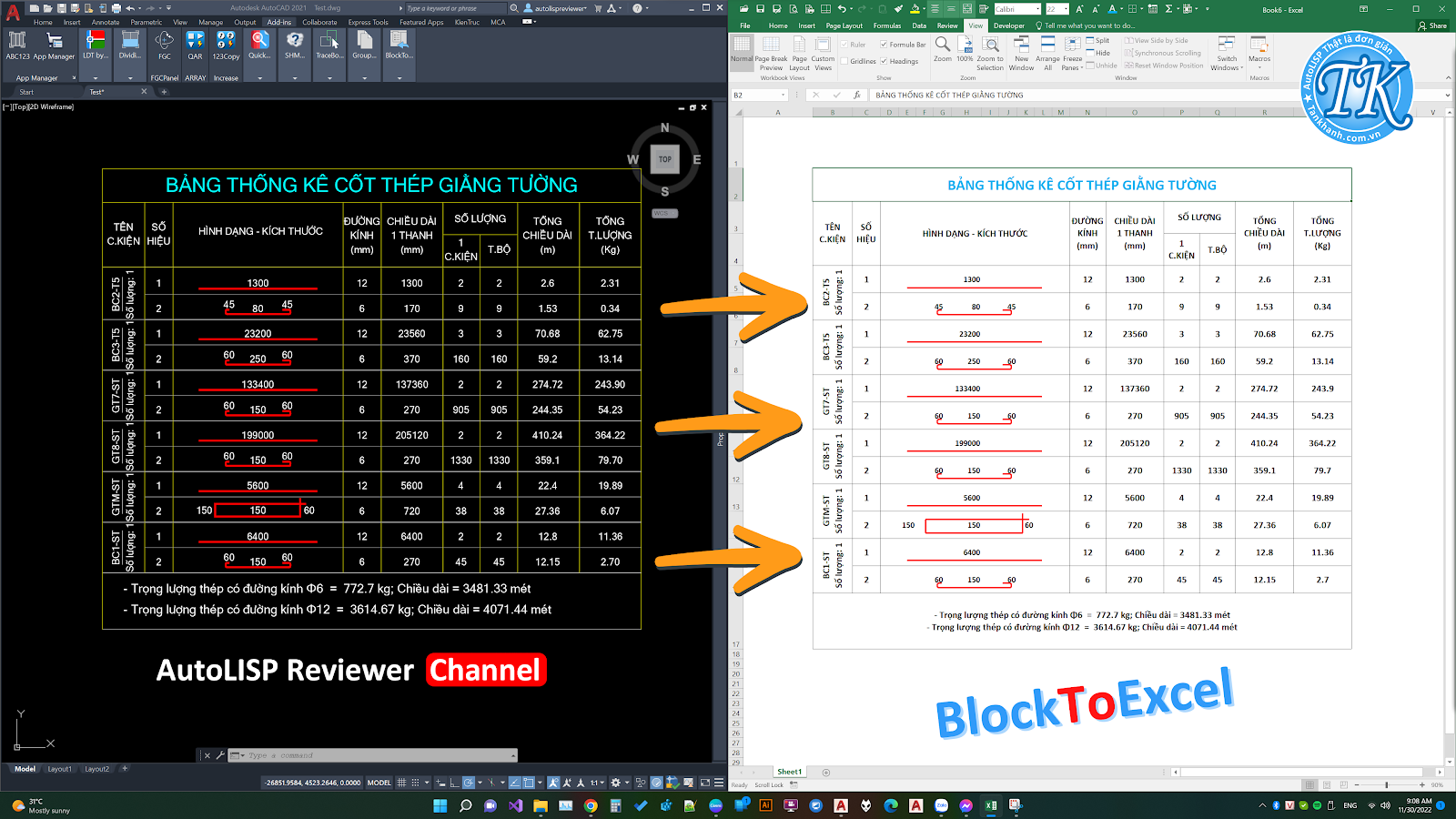

Chuyển BẢNG THỐNG KÊ THÉP TỪ AUTOCAD SANG EXCEL

Ứng dụng thương mại - Phát triển bởi AutoLISP thật là đơn giản

Chỉ chạy trên cad 2016 trở lên

Liên hệ: Zalo/SĐT: 0382.77.44.57

Ứng dụng này hỗ trợ nhận diện 6 loại bảng thép thông dụng được sử dụng tại Việt Nam hiện nay.



Các bảng này thường bao gồm Line/Text và các Block attribute.



Bên cạnh đó, ứng dụng còn cho phép chuyển đổi 1 dạng bảng Tự do gồm Line, Text.

Với dạng bảng này, chương trình sẽ không hạn chế về thể loại block, mà chỉ cần định nghĩa các layer là nét vẽ thép, nét ghi chú.




Lưu ý:

1.       Chương trình nhận diện các đầu mút của Line để vẽ bảng. Do đó cần làm sạch bảng trước khi thực hiện. Tránh để thừa các Line không cần thiết.

Bắt buộc phải xóa các nét thừa màu đỏ trước khi chạy lệnh


2.       Trường hợp cần phải xác định chính xác và đầy đủ các Layer dùng để vẽ nét thép. Đặc biệt không được để trung layer giữa nét thép và nét đường bao.




Các dạng bảng mẫu: https://www.mediafire.com/file/h6akf9js9omzm32/BLOCKTABLE_TO_EXCEL_-_Sample_Mau.rar/file



Các bước thực hiện:

    Chuẩn bị: Dọn dẹp sạch sẽ các nét thừa không liên quan trong bảng.

  • Trường hợp 1: Bảng bao gồm block đã được nhận diện:

Bước 1: Thực hiện lệnh BLOCKTOEXCEL

Bước 2: Chọn tất cả đối tượng trong bảng


  • Trường hợp 2: Bảng bao gồm Line và Text, khi thực hiện lệnh sẽ phải xác định đâu là nét vẽ thép trong bảng:

Bước 1: Thực hiện lệnh BLOCKTOEXCEL

Bước 2: Chọn tất cả đối tượng trong bảng

Bước 3: Xác định Layer vẽ thép bằng cách click vào 1 nét vẽ thép (Line hoặc Polyline)


  • Trường hợp 3: Bảng "lạ" bao gồm các block Attribute (Bảng không nằm trong danh sách thông dụng)

Bước 1: Thực hiện lệnh BURST để phá vỡ toàn bộ block Attribute

Bước 2: Thực hiện như với Trường hợp 2

Bước 3: Gửi mẫu bảng cho đội ngũ phát triển để cập nhật bảng mới!


    Kết thúc lệnh bằng Enter.


Như vậy, ta đã thực hiện xong việc BẢNG THỐNG KÊ THÉP TỪ AUTOCAD SANG EXCEL.




Rất mong mọi người đóng góp ý kiến ở bên dưới comment.

Hướng dẫn tải ứng dụng từ AutoDesk Store:

Mọi chi tiết xin liên hệ: Fanpage AutoLISP thật là đơn giản

Hoặc Zalo/SĐT: 0382.77.44.57


Nếu muốn chuyển ngược lại: hãy xem ứng dụng DWG to XLS với tính năng chuyển bảng từ Excel sang AutoCAD

Hỗ trợ đầy đủ các tính năng: Font chữ, Nét kẻ bảng, Merge Cell (ô gộp), Kích thước bảng...

Thông tin chi tiết và Download: AutoLISP Reviewer: Lisp copy bảng từ Excel sang Cad | Copy Table From Excel to AutoCAD | AutoLISP

Cảm ơn các bạn đã theo dõi!
