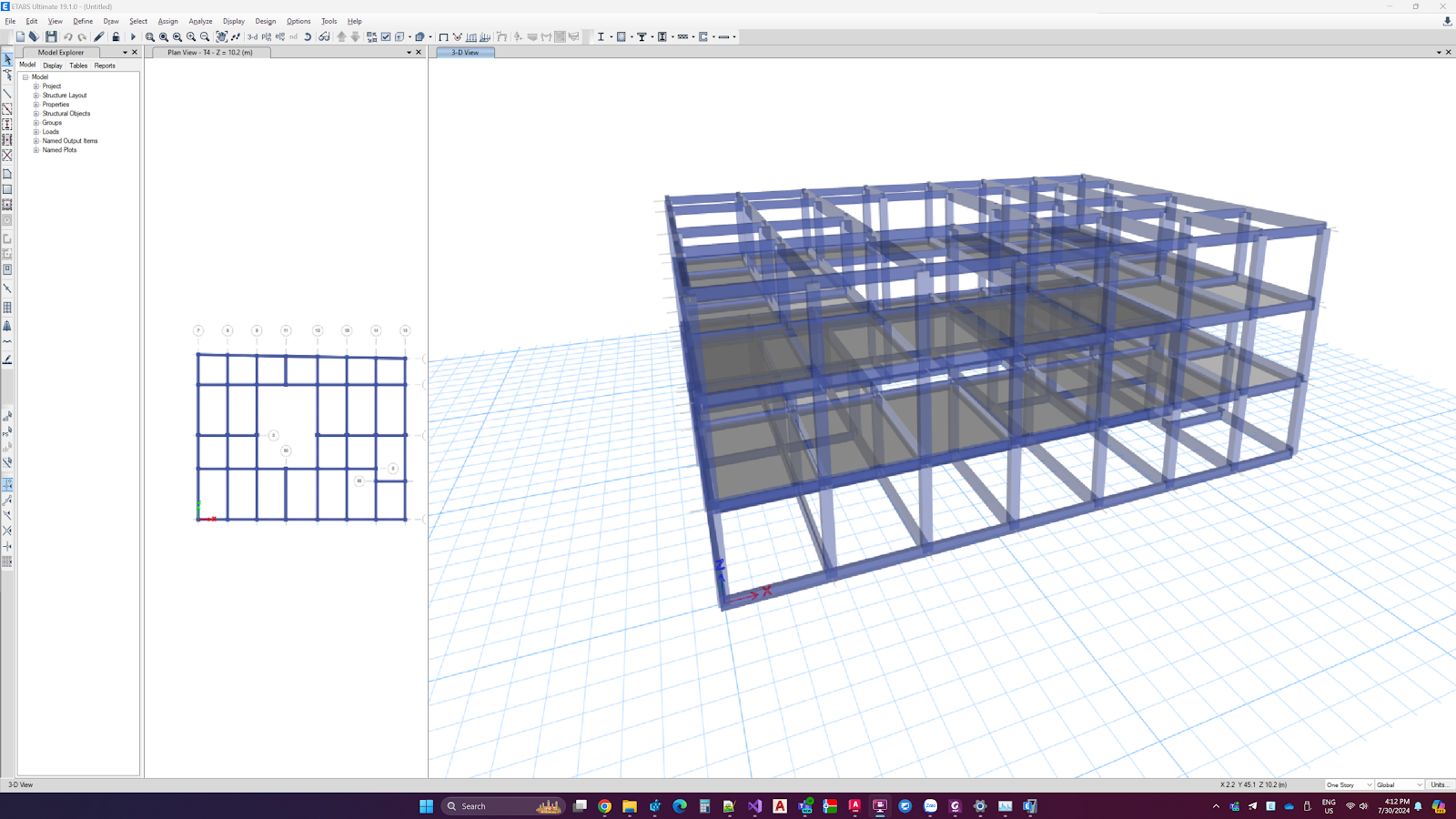

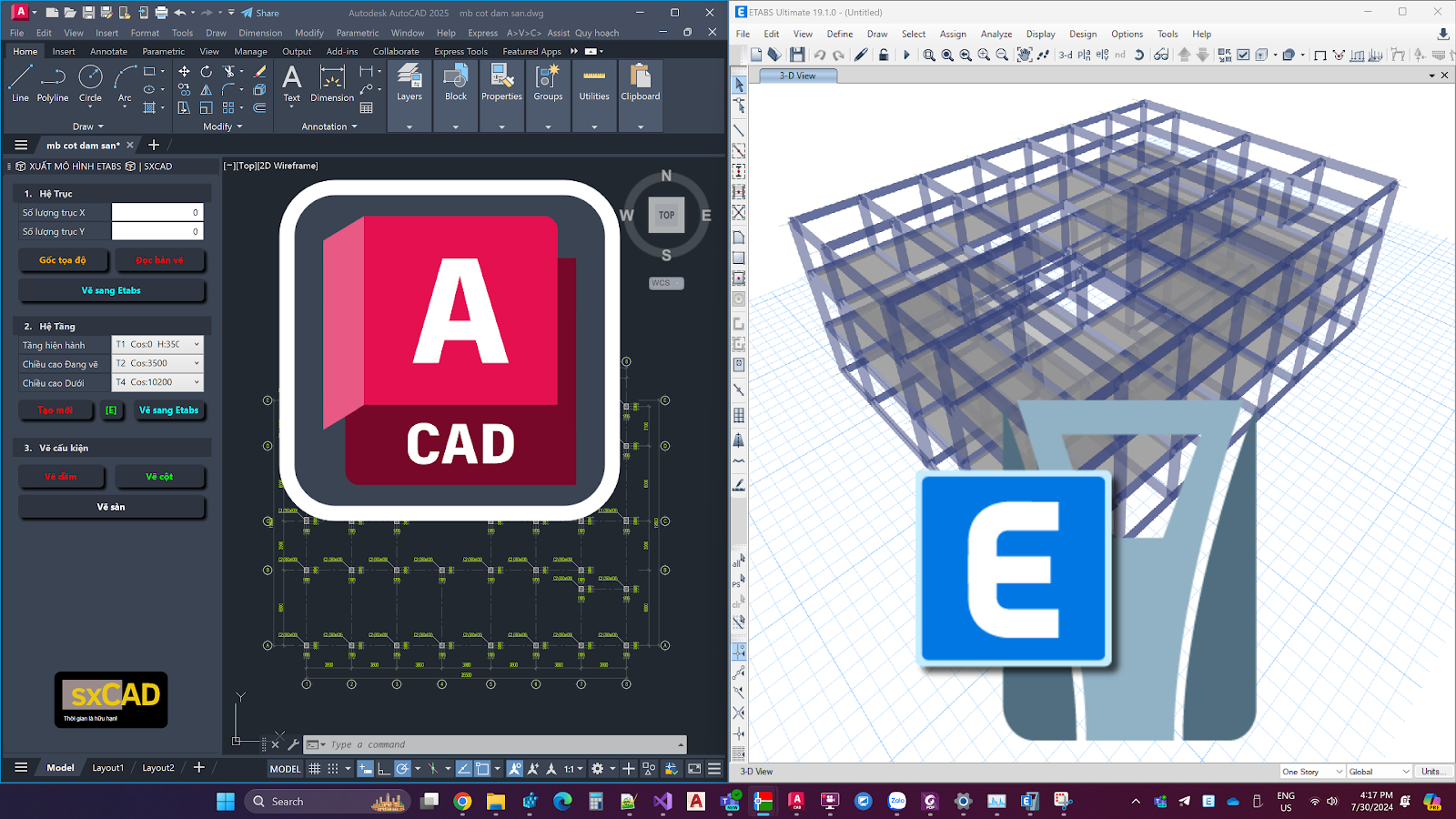

Thực hiện mô hình hóa từ bản vẽ AutoCAD được thực hiện bởi sxCAD sang Etabs

Bước 1: Tạo model đơn giản bên Etabs

Bước 2: Nhập lưới trục từ bản vẽ DXF. Hiện Etabs chưa cho phép Import lưới trục, nên sẽ phải có bước này.

Bước 3: Khai báo hệ tầng bên AutoCAD để vẽ sang Etabs.

Có thể import ngược từ Etabs nếu bên Etabs đã khai báo hệ tầng.

Bước 4: Mô hình hóa Hệ dầm

Bước 5: Mô hình hóa Hệ Sàn

Bước 6: Mô hình hóa Hệ cột

Các bạn nhớ lưu ý chọn lại Gốc tọa độ nếu không sẽ bị sai tọa độ nhé.

Cảm ơn các bạn đã theo dõi.

---------------------------------------------------------------------------------------------
