Giới thiệu ứng dụng Sơ Họa Mốc 2025 (SHM) – Đơn giản, hiệu quả, chuyên nghiệp
Ứng dụng Sơ Họa Mốc 2025 (SHM) là một tiện ích AutoLISP đơn giản, dễ sử dụng, được phát triển nhằm hỗ trợ kỹ sư và kiến trúc sư tạo hàng loạt các mẫu sơ họa mốc theo biểu mẫu tiêu chuẩn ngay trong môi trường AutoCAD. SHM đặc biệt hữu ích trong công tác đo đạc, bản đồ, và thiết kế hạ tầng, giúp tăng tốc độ triển khai hồ sơ và giảm thiểu sai sót khi thao tác thủ công.
Tính năng mới trong phiên bản 2025
Phiên bản SHM 2025 được cập nhật đáng kể với nhiều cải tiến đáp ứng nhu cầu thực tế:
-
Bổ sung Attribute Vĩ độ và Kinh độ:
Bên cạnh các thuộc tính cơ bản như tên mốc, tọa độ X, Y, phiên bản mới đã chính thức hỗ trợ thêm hai trường dữ liệu quan trọng: Vĩ độ và Kinh độ. Điều này giúp thể hiện vị trí mốc trên bản vẽ một cách trực quan và đầy đủ hơn, đặc biệt phù hợp với các dự án có yêu cầu tích hợp GPS. -
Hỗ trợ định dạng hiển thị có gạch dưới cho các trường như Vĩ độ, Kinh độ – linh hoạt theo yêu cầu trình bày.
-
Tương thích block dynamic:
Người dùng có thể dễ dàng chỉnh sửa hình dạng mẫu sơ họa bằng cách thao tác trực tiếp trên các thuộc tính động của block, mang lại sự chủ động cao trong trình bày.
Hướng dẫn sử dụng nhanh
-

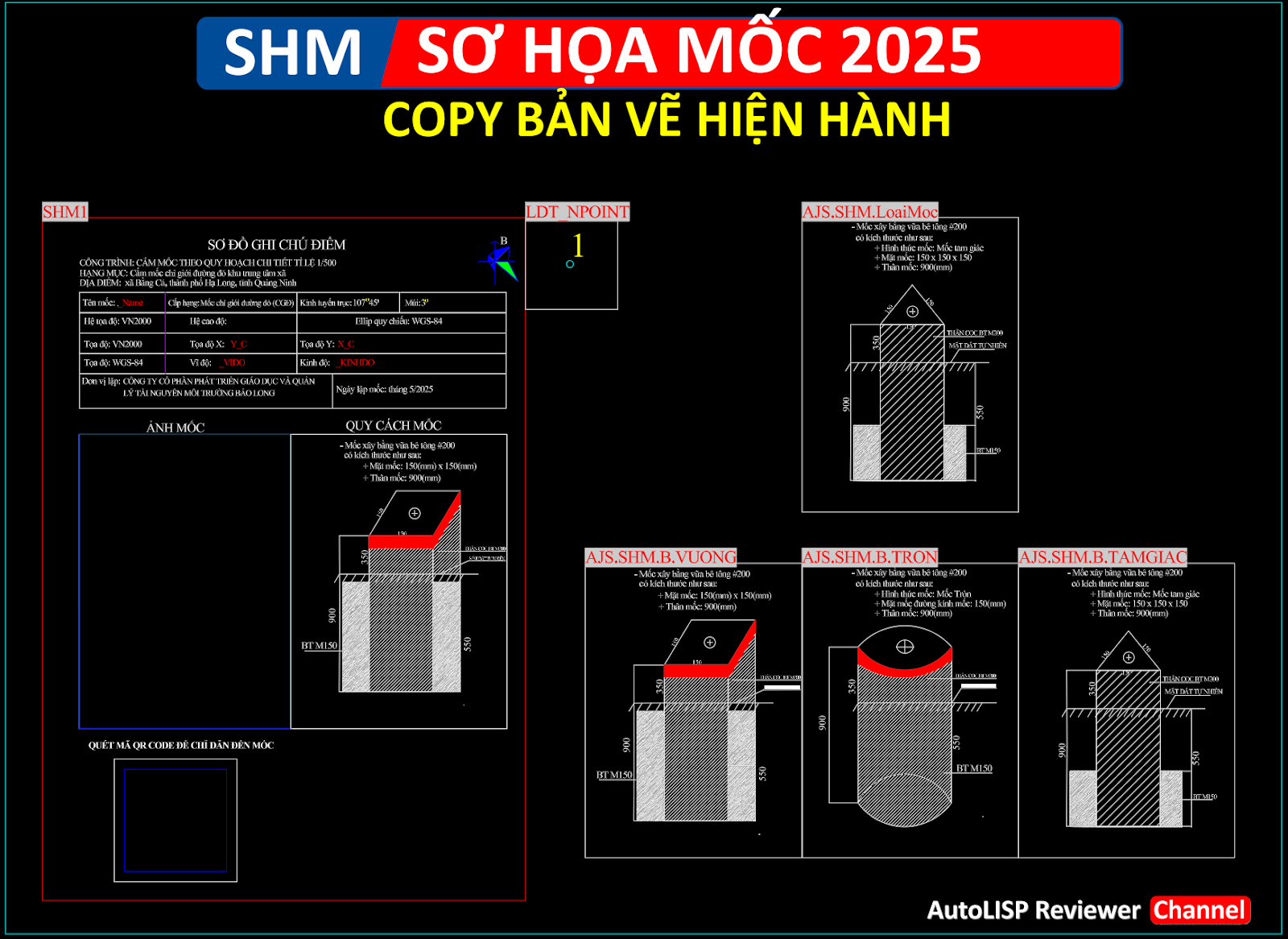

Chuẩn bị bản vẽ:
-
Copy các block mẫu vào bản vẽ hiện hành (gồm mẫu SHM1 và block điểm tọa độ).
-

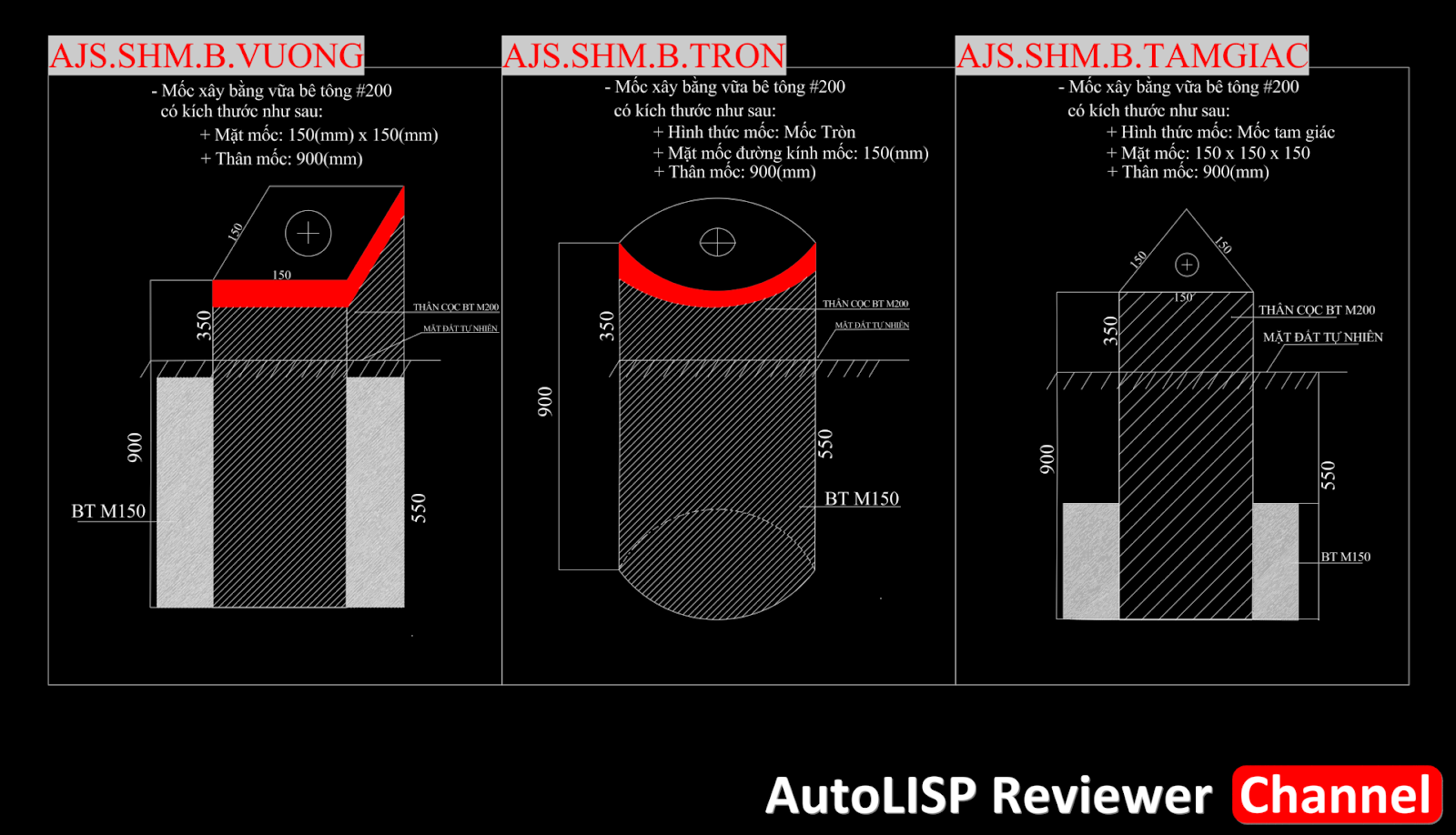

Có thể tùy ý chỉnh sửa hình dáng block để phù hợp với yêu cầu thực tế.
-
-
Thực hiện sơ họa:
-
Gõ lệnh
SHX
trong AutoCAD. -
Chọn nguồn tọa độ: nhập từ danh sách hoặc lấy trực tiếp từ block điểm.
-
Thêm các trường thông tin bổ sung (ví dụ như ảnh mốc).
-
Click vào Vẽ sơ họa.
-

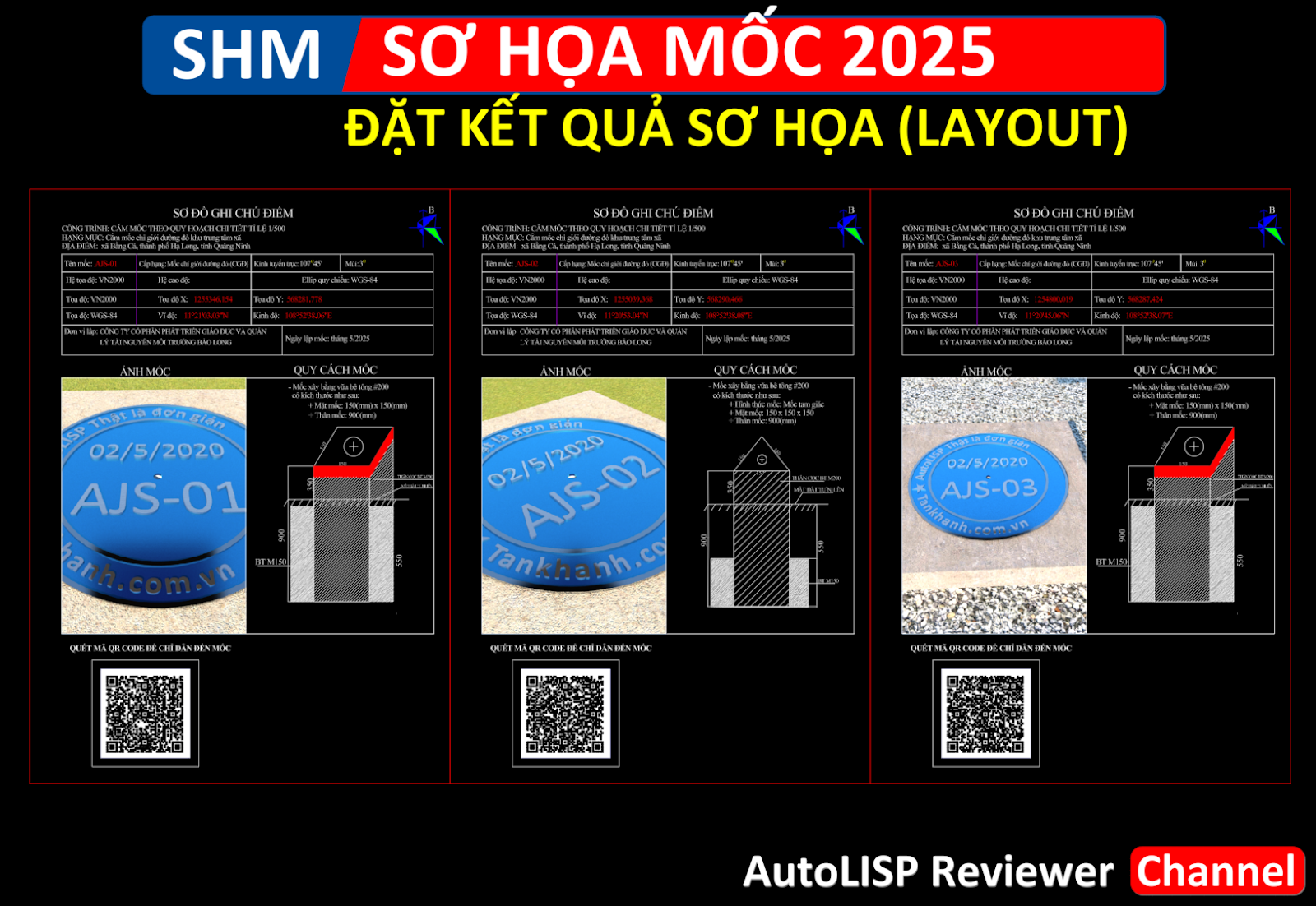

Xác định vị trí đặt sơ họa (thường trên Layout).
-
Lệnh thực hiện chỉ trong vài bước ngắn gọn, dễ nhớ, giúp người dùng tiết kiệm đáng kể thời gian thao tác.
Tổng kết
SHM 2025 tiếp tục khẳng định triết lý phát triển ứng dụng “Đơn giản nhưng mạnh mẽ”, tập trung vào hiệu quả công việc thực tế. Với khả năng mở rộng, tùy biến và tính trực quan cao, SHM là công cụ không thể thiếu cho những ai thường xuyên làm việc với hệ thống mốc và hồ sơ hiện trạng trong AutoCAD.
AutoLISP thật là đơn giản – và SHM 2025 là minh chứng rõ ràng cho điều đó.
