Vẽ Block hàng loạt từ danh sách Excel – Hỗ trợ Attribute

Bạn cần chèn hàng loạt Block vào bản vẽ AutoCAD từ danh sách có sẵn? Không cần dùng AutoLISP, không cần script phức tạp – chỉ với Excel và vài thao tác đơn giản.

Cách thực hiện như sau:

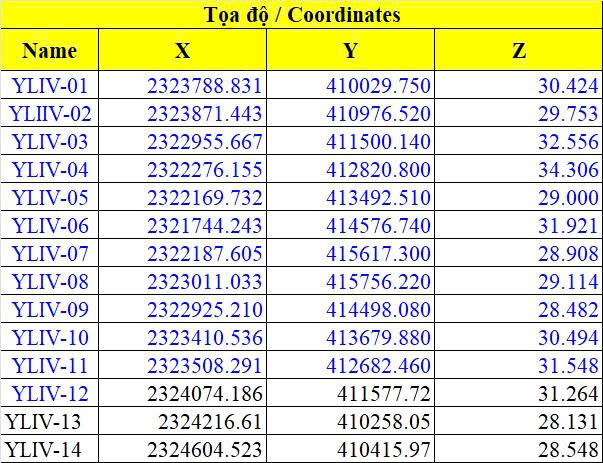

Bước 1: Chuẩn bị file Excel theo mẫu, gồm các cột:

Tên Block
X, Y, có thể thêm Z nếu cần chèn 3D
Các cột tương ứng với Tag Attribute của Block (như ID, Loại, Tên,...)

Bước 2: Tùy chỉnh thông số trước khi chèn Block:

Trong AutoCAD, gõ lệnh ATTREQ, đặt giá trị là 1 để bật yêu cầu nhập Attribute
Gõ ATTDIA, đặt là 0 để tắt hộp thoại, tránh làm gián đoạn quá trình

Bước 3: Trong Excel, copy từ dòng chứa .UNDO MARK trở xuống. Đây là phần đã được định dạng đúng cú pháp lệnh INSERT.

Bước 4: Mở AutoCAD, dán trực tiếp vào dòng lệnh.
AutoCAD sẽ tự động chèn các Block vào đúng vị trí và điền đầy đủ các thuộc tính đi kèm.

Lưu ý:

Block phải tồn tại sẵn trong bản vẽ hoặc file kèm theo
Tên Block trong Excel phải chính xác 100% so với tên trong AutoCAD
Nếu dùng cao độ Z, đảm bảo làm việc trong không gian phù hợp (Model hoặc UCS phù hợp)

File mẫu Excel và hướng dẫn chi tiết có trên lisp.vn
Giải pháp này phù hợp với mọi phiên bản từ AutoCAD 2007 đến 2026 – đã thử nghiệm và sử dụng ổn định.

Giúp bạn chèn hàng trăm Block chỉ trong vài giây.
